100噸液壓沖床如何連接自動送料機？



　　自動送料機是沖壓生產的輔助設備，它需要和沖壓設備進行有效連接后才能完成板材的自動化沖壓生產任務，下面以100噸液壓沖床為例介紹其送料機連接方式。

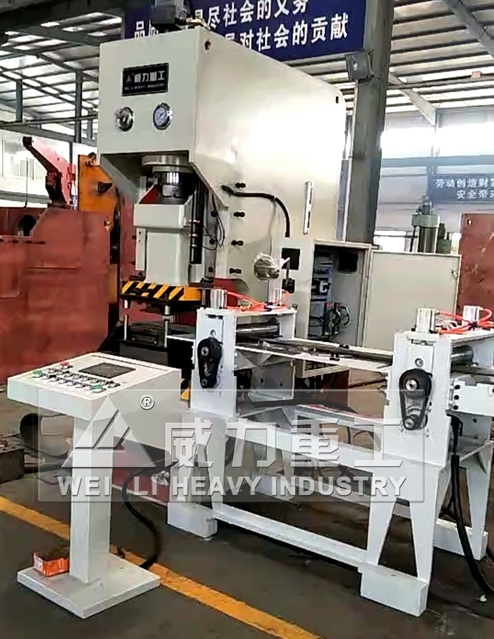

100噸液壓沖床搭配送料機

　　100噸液壓沖床與自動送料機連接方法：把磁性金屬材料或非磁性金屬材料及非金屬材料的物料通過滾軸從沖床側面?zhèn)魉偷經_床上下模之間并停住，此時安裝在下模上的退料板上的光電傳感器會實時感應物料的形狀和尺寸，同時控制柜的可編程邏輯控制器ＰＬＣ按照設定的程序來控制被沖物料的左右及前后方向的運動，在100噸液壓沖床沖頭基本不停的情況下，自動送料，完成被沖物料的沖壓作業，可以實現在沖壓完成一塊物料后，不停機、精確送料連續生產，不僅降低了工人的勞動強度，一人可以操作多臺設備，并提高工作效率５０％左右；并且降低了設備故障發生率，并徹底杜絕了工人手動沖壓的安全隱患。該發明對物料的規格和形狀要求不高。



　　送料機與100噸液壓沖床聯機時，需要至少2個信號：送料、放松（2個信號來自沖床凸輪）送料機PLC根據設定的送料長度，在收到送料信號后，輸出信號到伺服放大器，伺服放大器控制電機運轉，電機運轉的度數由編碼器反饋回伺服放大器，二者配合完成設定的送料長度傳送。



　　當100噸液壓沖床到達下死點時，送料機PLC接收到放松信號，此時PLC輸出1個信號驅動電磁閥動作，此電磁閥控制送料機氣缸，氣缸活塞動作，使送料機構上滾輪松開。這就是送料機的主要工作過程，如此循環動作，完成沖壓過程。
